GPS 로케이터용 소형 태양전지
1. 설명
MSCM-4.5-12.5는 2개의 항공우주용 3접합 갈륨비소 태양전지를 이용한 소형 태양전지 발전 모듈로, 평균 변환 효율은 29.0%(AM0, 1sun, 136.7mW/cm2, 25℃)입니다. 지상에서 사용할 때 표준 설계 전압은 4.5V이고 작동 전류는 12.5mA입니다. 웨어러블, 사물 인터넷 등의 분야에서 축전지와 전자 제품에 직접 전력을 공급하는 1차 전원 공급 장치로 사용할 수 있습니다.
2. 특징
고효율, 가볍고 얇은;
밀봉, 방수;
좋은 장벽 기능
약한 빛 아래서 좋은 성능;
좋은 환경 적응;
3. 구조
MSCM-4.5-12.5는 주로 인쇄 회로 기판, 갈륨 비소 태양 전지, EVA 접착제 및 TPT 필름으로 구성됩니다. 구조와 회로의 통합 설계를 채택하고 고급 패키징 기술과 협력하며 고집적, 안정적이고 신뢰할 수 있는 성능을 가지며 다양한 요구 사항을 충족할 수 있습니다. 복잡한 자연 환경에서 사용하기 위한 요구 사항.
4. 설계 매개 변수
매개변수 | 값 | 단위 |
길이 | 21.50-0.1 | mm |
넓은 | 110-0.1 | mm |
두께 | 1.00-0.1 | mm |
무게 | 0.440-0.05 | g |
방진 및 방수 | IP67 | / |
온도 공차 | -80~+80 | ℃ |
서비스 수명 | 8 | 년도 |
5. 전기적 특성
매개변수 | 값 | 단위 |
나는 sc | 16.0 | 엄마 |
VOC | 5.25 | V |
나는 mp | 15.2 | 엄마 |
V mp | 4.53 | V |
P mp | 68.8 | 밀리와트 |
지역별 전력 | 29.1 | mW/cm22 |
중량비전력 | 156.4 | mW/g |
@AM0(136.7mW/cm2, 25℃)
6. IV 곡선

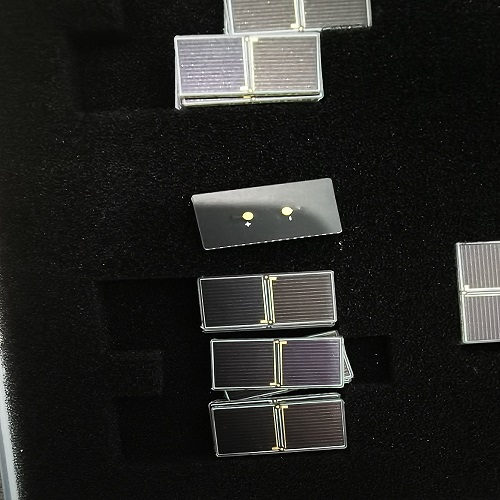

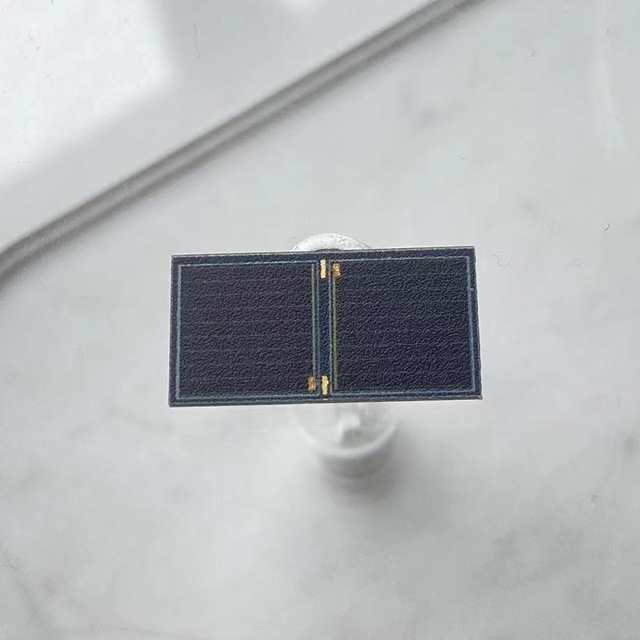

7. 제품 사진
8. 온도계수
매개변수 | 값 | 단위 |
ΔVoc | -13.0 | mV/℃ |
ΔIsc | 0.01 | mA/℃ |
ΔVm | -13.2 | mV/℃ |
Δ임 | 0.01 | mA/℃ |
9. 통지
이 제품은 햇빛의 전체 스펙트럼을 분할하여 흡수 및 활용하며 실내 LED 조명 및 형광등과 같은 비 전체 스펙트럼 광원에서는 일반적으로 성능을 출력할 수 없습니다.
제품 성능 테스트는 자연광 또는 자연광과 유사한 모의 광원에서 수행되어야 합니다.
본 설명서에 나열된 성능 지표는 엄격한 테스트를 통해 얻은 것이므로 정확해야 합니다. 그러나 특정 작업 환경에서 대표 제품의 성능을 보장할 수는 없습니다.
FAQ:
효율성뿐만 아니라 적응형 생존 가능성.
