우주실리콘태양전지 강한 방사선|임우주위성 전력시스템 공급업체

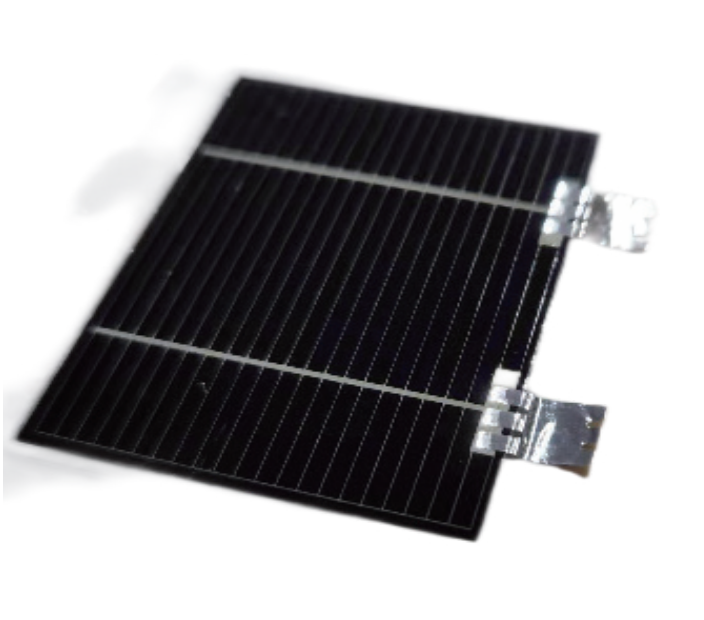

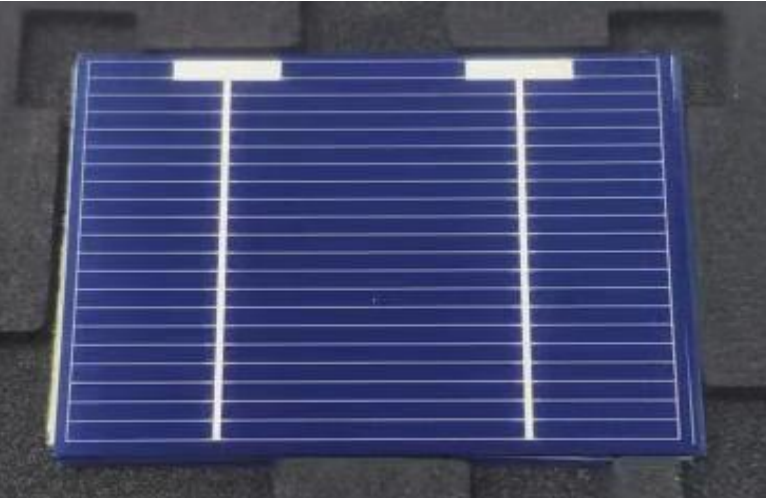

실리콘 태양전지는 단결정 실리콘 웨이퍼를 기반으로 하며 공간 방사선 경화 기술과 결합된 고효율 및 저비용 후면 패시베이션 기술을 활용합니다. 높은 변환 효율과 강력한 방사선 저항성을 특징으로 하는 캡슐화용 인터커넥트 플레이트와 유리 커버 플레이트를 사용하여 공간 적용 요구 사항과 비용 효율성의 균형을 유지합니다.
애플리케이션
LEO,MEO,GEO 및 우주선 탐사
비행체험
위성
각 제품마다 엄격한 테스트 보고서를 제공합니다.
사양
기본 재료 | |
AR코팅 | SiN x -SiO2 |

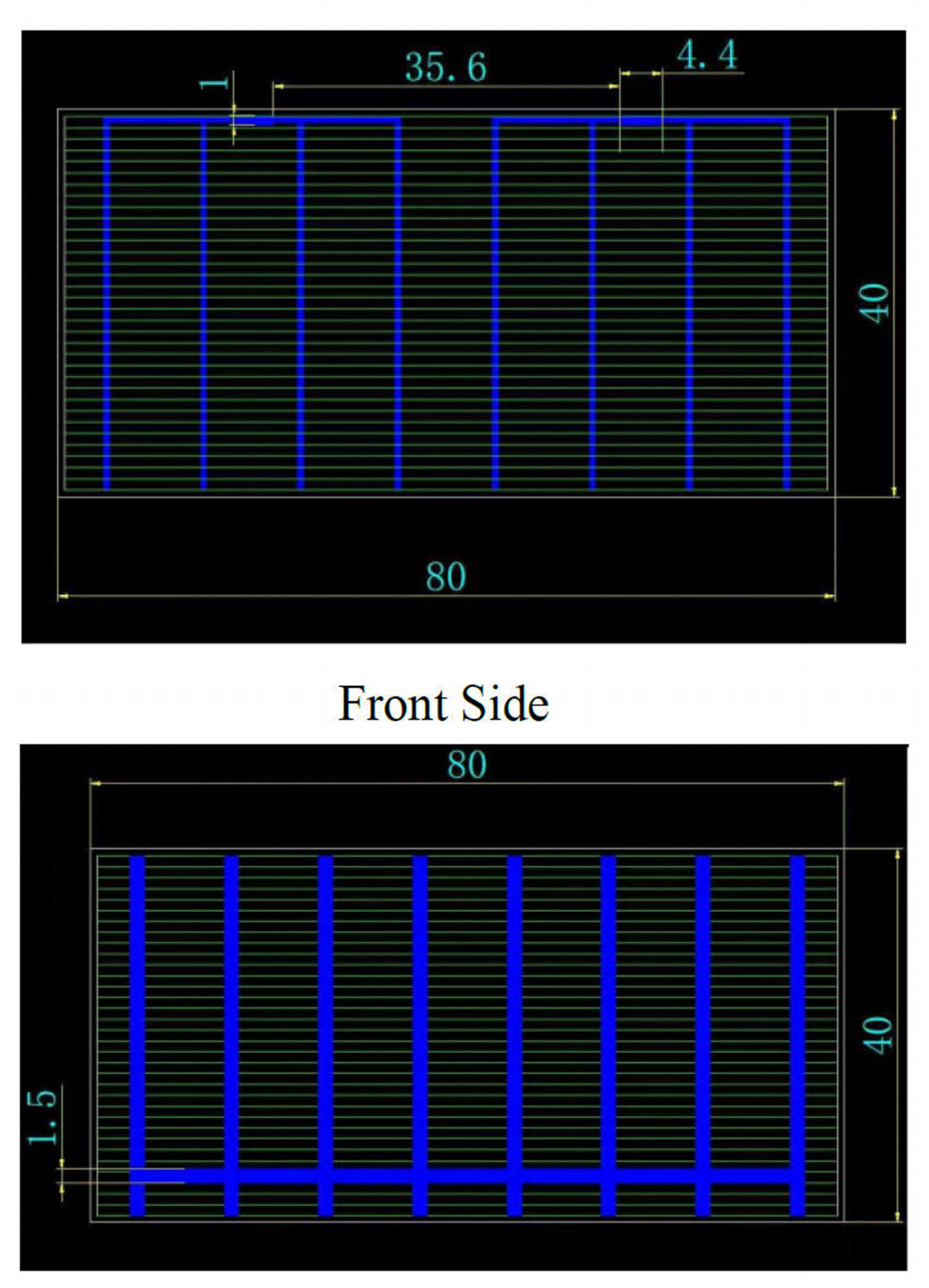

차원 | 40mm×80mm |
셀 영역 | 32cm2 |
무게 | 2g±0.3g(SCA) |
두께 | 240μm±20μm(SCA) |
커버글래스 | 내방사선 코팅 유리 커버 플레이트 |
커버글래스 두께 | 120μm |
인터커넥터- | Ag로 코팅된 Kovar |
인터커넥터 두께 | 25±5μm |

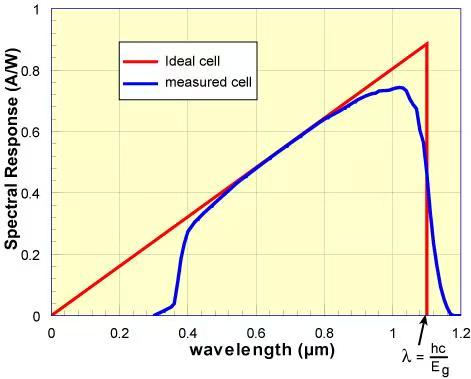

일반적인 전기 매개변수(SCA) | |
평균 개방 회로 Voc(mV) | 689 |
평균 단락 회로 Jsc(mA/cm²) | 47.14 |
전압 @ 최대. 전력 Vm(mV) | 556 |
전압 @ 최대. 전력 Jm(mA/cm²) | 46.2 |
최소 효율성 | 19% |
평균 채우기 비율 | 79% |
방사선 열화(Fluence 1MeV) | |
매개변수:1×1014 | |
나는/나는0 | 0.88 |
VM/Vm0 | 0.92 |
오후/오후0 | 0.81 |
허용 값(SCA) | |
전압 V L | 680mV |
최소 평균 전류 | ISC:1500mA |
최소 개별 전류 | ISC:1480mA |
온도 계수 | |
매개변수: 시험 온도는 25℃, 45℃, 65℃, 85℃였으며 SCA의 온도 계수는 곡선 피팅 계산으로 구했습니다. | |
Jsc (μA/cm² / °C) | 24 |
Voc(mV/°C) | -1.8 |
Jm (μA/cm² / °C) | 24 |
VM(mV/°C) | -1.8 |
