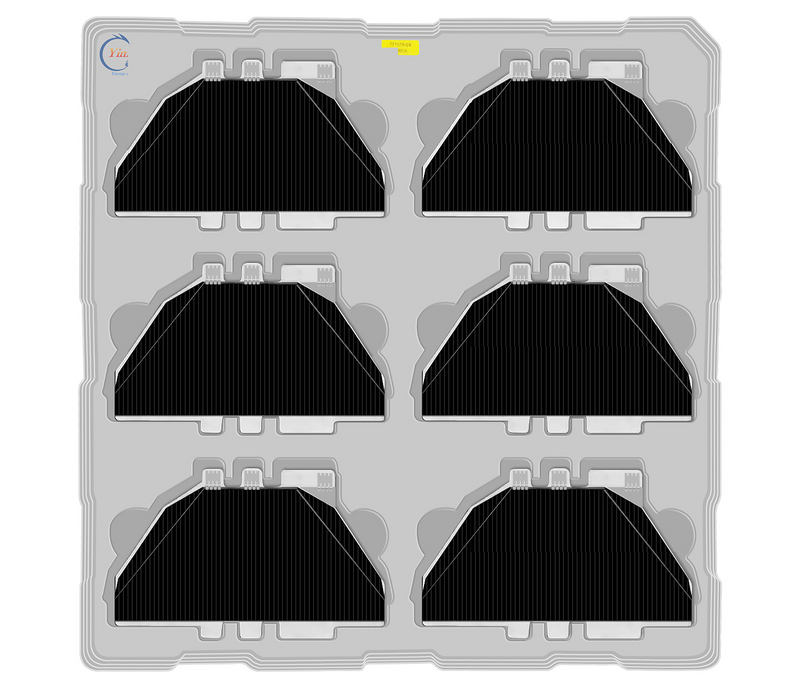

30% 삼중접합 GaAs 태양전지(144mm*69mm)
삼중접합 GaAs 태양전지는 게르마늄(Ge) 하부 셀과 인듐갈륨비소(InGaAs) 중간 셀, 갈륨인듐인(GaInP2) 상부 셀이 직렬로 연결된 n/p 셀 구조로 구성된다.
특징:
삼중 접합 GaAs 태양 전지 어레이는 삼중 접합 GaAs 태양 전지 어레이 또는 특정 전기 조립 방식의 태양 전지 패널로 구성됩니다. 특징은 높은 출력 전력, 높은 강한 방사선 방지 용량, 넓은 적용 범위입니다.
일반적인 광전 변환 효율은 30%이고 일반적인 크기는 144.3mm x 68.5mm x 0.24mm입니다.
커버 유리:
커버 유리는 표면에 MgF2 필름 증기 도금을 한 내방사선 커버 유리로 만들어졌으며, 툴링으로 인한 MgF2 필름 가장자리 결함의 폭은 0.5mm를 초과하지 않고 결함의 전체 면적은 커버 유리 전체 면적의 5%를 초과하지 않습니다.
커버 유리의 일반적인 크기는 144.45mm x 68.65mm x 0.12mm입니다.
바이패스 다이오드:
바이패스 다이오드는 실리콘 다이오드를 사용합니다.
빛이 없고 1.2Isc의 단락 전류가 적용된 경우 실리콘 다이오드의 온 상태 전압은 1.0V 미만입니다.
빛이 없고 -4V 역 전압이 인가된 경우 실리콘 다이오드의 역 누설 전류는 10μA 미만입니다.
일반적인 치수는 17.3mm x 9.5mm x 0.19mm입니다.
연결 부분:
상호 연결 부분은 은의 가장 바깥쪽 층이 30μm±5μm 두께인 은도금 상호 연결이며, 이 중 은의 순도는 99.95% 이상입니다.
상호 연결 부분에는 온전하고 손상되지 않은 스트레인 릴리프 링이 있습니다.
파손 없이 피로 테스트를 거친 상호 연결 부품 응력 완화 링.
일반적인 치수는 8.0mm x 6.5mm x 0.03mm입니다.

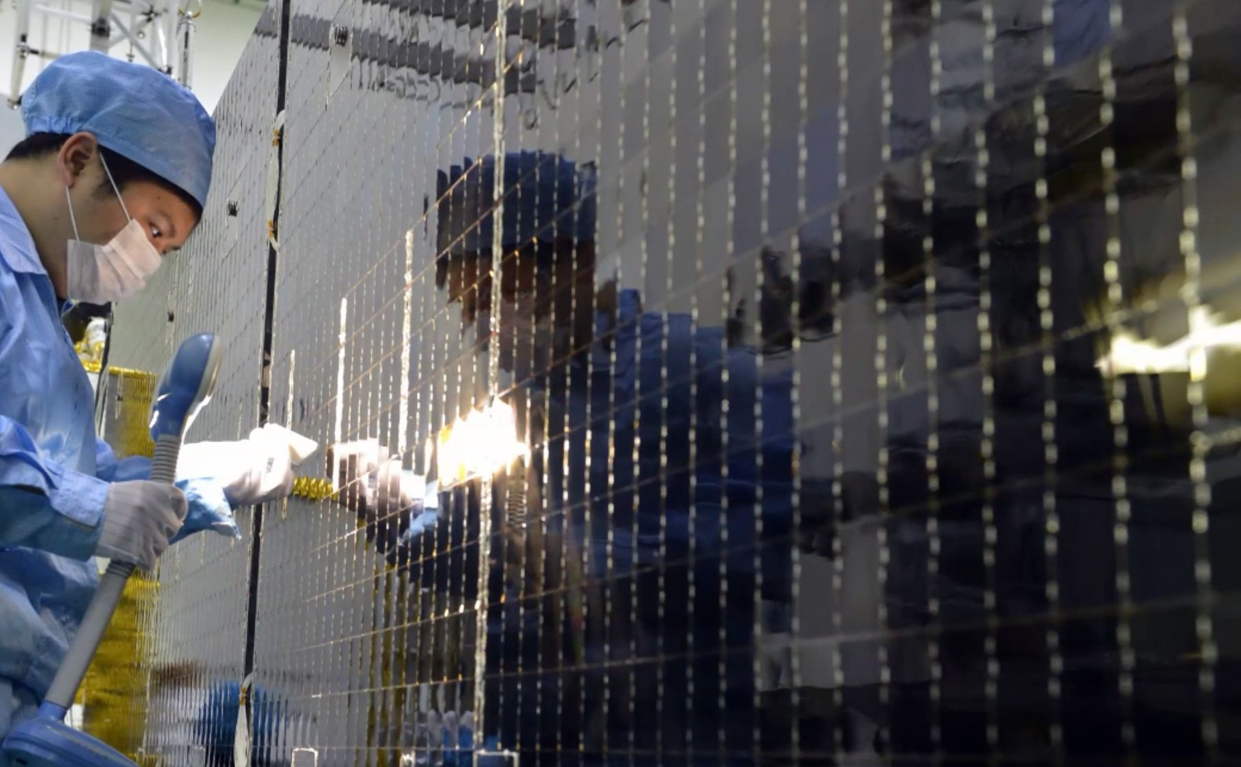

우주 태양광 발전 시스템 프로젝트 및 우주 태양광 발전 시스템, 우주 등급 태양 전지 및 우수한 우주 엔지니어 태양 전지 패널에 사용됩니다.
응용
LEO,MEO,GEO 및 우주선 탐사
비행체험
SJ 시리즈 위성, GY 시리즈 위성.
각 제품마다 엄격한 테스트 보고서를 제공합니다.
사양

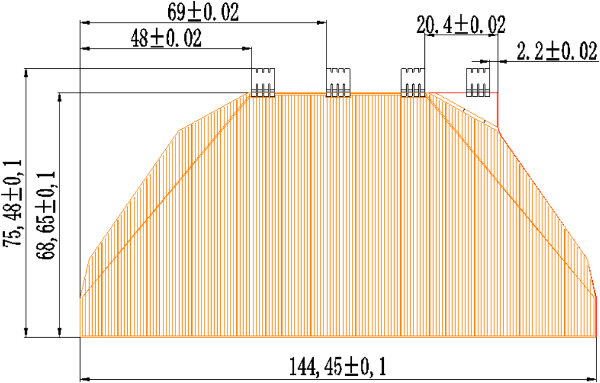

1. 설계 및 기계적 데이터
기본재료 | Ge 기판 위의 GaInP 2/GaAs/Ge |
산화물 층 | TiOx / Al2O23 |
크기 | 144.45mm×68.65mm |
유효면적 | 80cm2 |
무게 | 13.2±1.0g |
두께 | 0.40±0.05mm |
유리 커버 플레이트 | 내방사선성 유리 커버, 120±20μm |
상호 연결 스트립 | KOVAR, 35μm |
개방 회로 전압 Voc(mV) | 2780 |
단락 전류 밀도 Jsc(mA/cm2) | 17.0 |
최적의 작동점 전압 Vm(mV) | 2470 |
최고 작동점 전류 Jm(mA/cm2) | 16.3 |
변환 효율 θ(1353W/m2) | 30% |
2.일반적인 전기 매개변수(SCA)
| 평균 개방 회로 Voc(mV) | 2780 |
| 평균 단락 밀도 Jsc(mA/cm) | 17.0 |
| 전압 @ 최대. 전력 Vm(mV) | 2470 |
| 전류 밀도 @ 최대. 전력 Jm(mA/cm 2) | 16.3 |
| 평균 효율(1353W/m 2) | 30% |
FAQ:
임무가 길어지고 탑재량 수요가 높아지면 방사선 피해가 가속화됩니다.
