삼중접합 GaAs 태양전지 효율 30%(40cm×30cm)

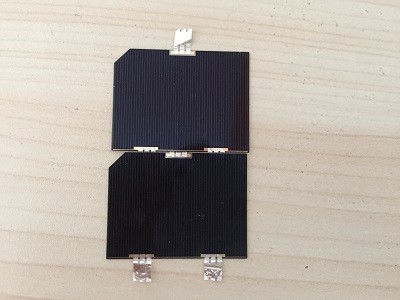

이 셀 유형은 Ge 기판의 GaInP2/GaAs/Ge 삼중 접합 태양 전지(효율 등급 30%)입니다. 태양전지의 활성 면적은 12cm2이다.

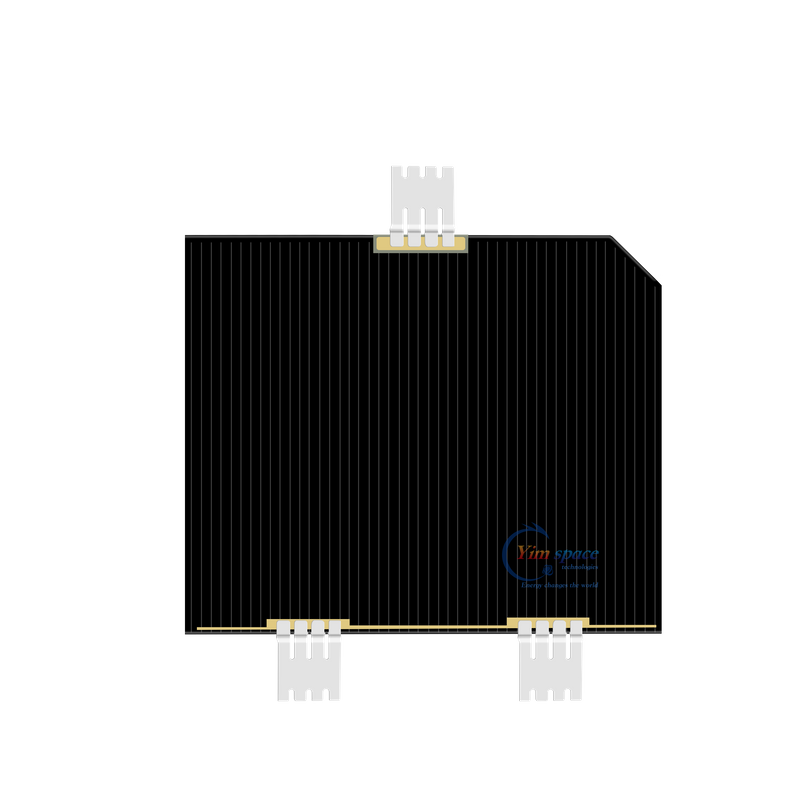

태양전지 어셈블리에는 개별 Si 바이패스 다이오드, 인터커넥터 및 커버 유리가 장착되어 있습니다.

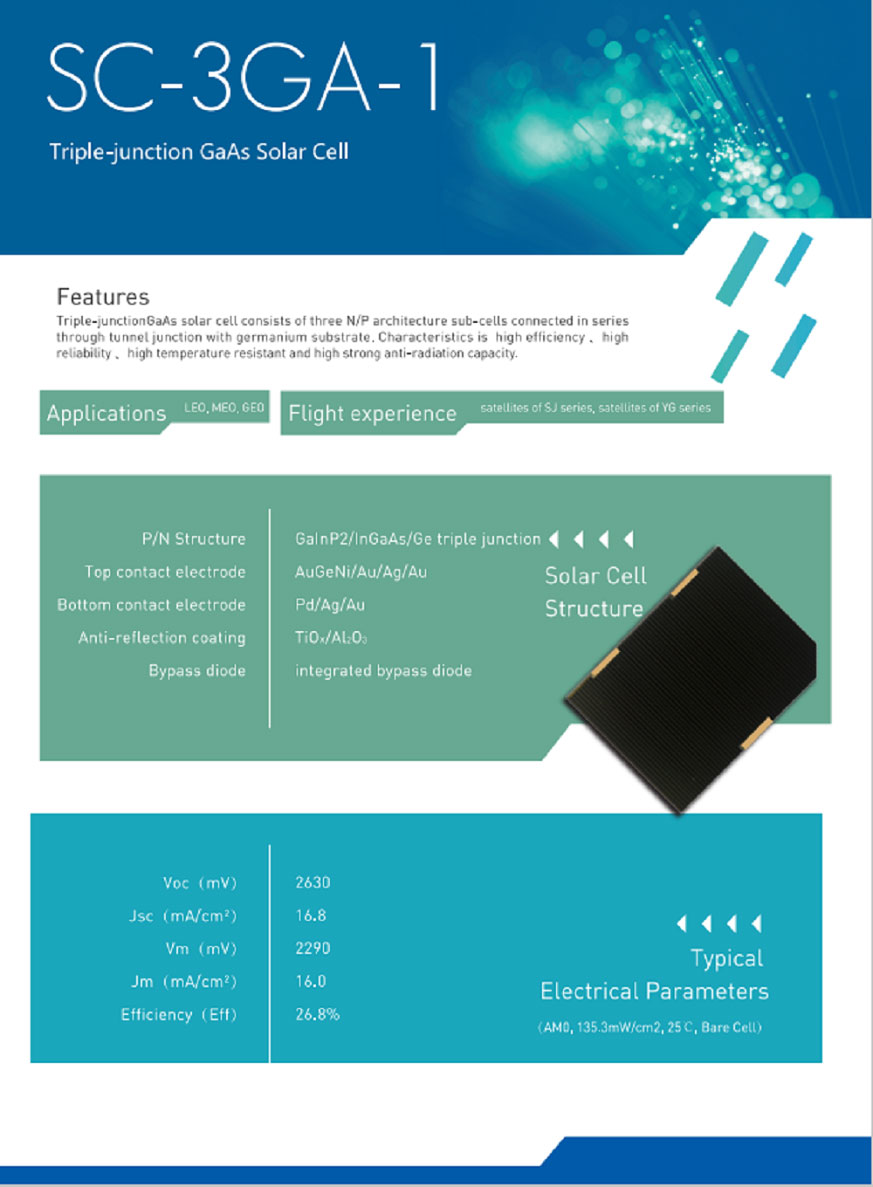

특징
삼중 접합 GaAs 태양 전지 어레이는 삼중 접합 GaAs 태양 전지 어레이 또는 특정 전기 조립 방식의 태양 전지 패널로 구성됩니다. 그 특성에는 높은 출력 전력, 강력한 방사선 방지 용량 및 넓은 적용 범위가 포함됩니다.
숙련된 우주 엔지니어가 설계한 우주 태양광 발전 시스템, 우주 태양광 발전 시스템, 우주 등급 태양 전지 및 고성능 태양광 패널에 사용됩니다.
응용
LEO,MEO,GEO 및 우주선 탐사
비행체험
SJ 시리즈 위성, GY 시리즈 위성.
각 제품마다 엄격한 테스트 보고서를 제공합니다.
사양
1. 설계 및 기계적 데이터
기본 재료 | Ge 기판의 GaInP2/GaAs/Ge |
AR코팅 | TiOx / Al2O23 |
Dimensions | 40mm×30mm |
셀 영역 | 12.00cm2 |
무게 | (145±12)mg/cm2 |
두께 | 0.36±0.02mm |
커버글래스 | KFB120 |
커버글래스 두께 | 120±20μm |
인터커넥터(2× 전면/1× 다이오드) | Ag |
인터커넥터 두께 | 17μm |
2. 일반적인 전기적 매개변수(SCA)
평균 개방 회로 Voc(mV) | 2630 |
평균 단락 Jsc(mA/cm 2) | 17.0 |
평균 효율 θ bare (1367W/m 2) | 27.5% |
평균 채우기 비율 | 0.840 |
표준: AM0, 1sun, 1353W/m 2, 25℃.

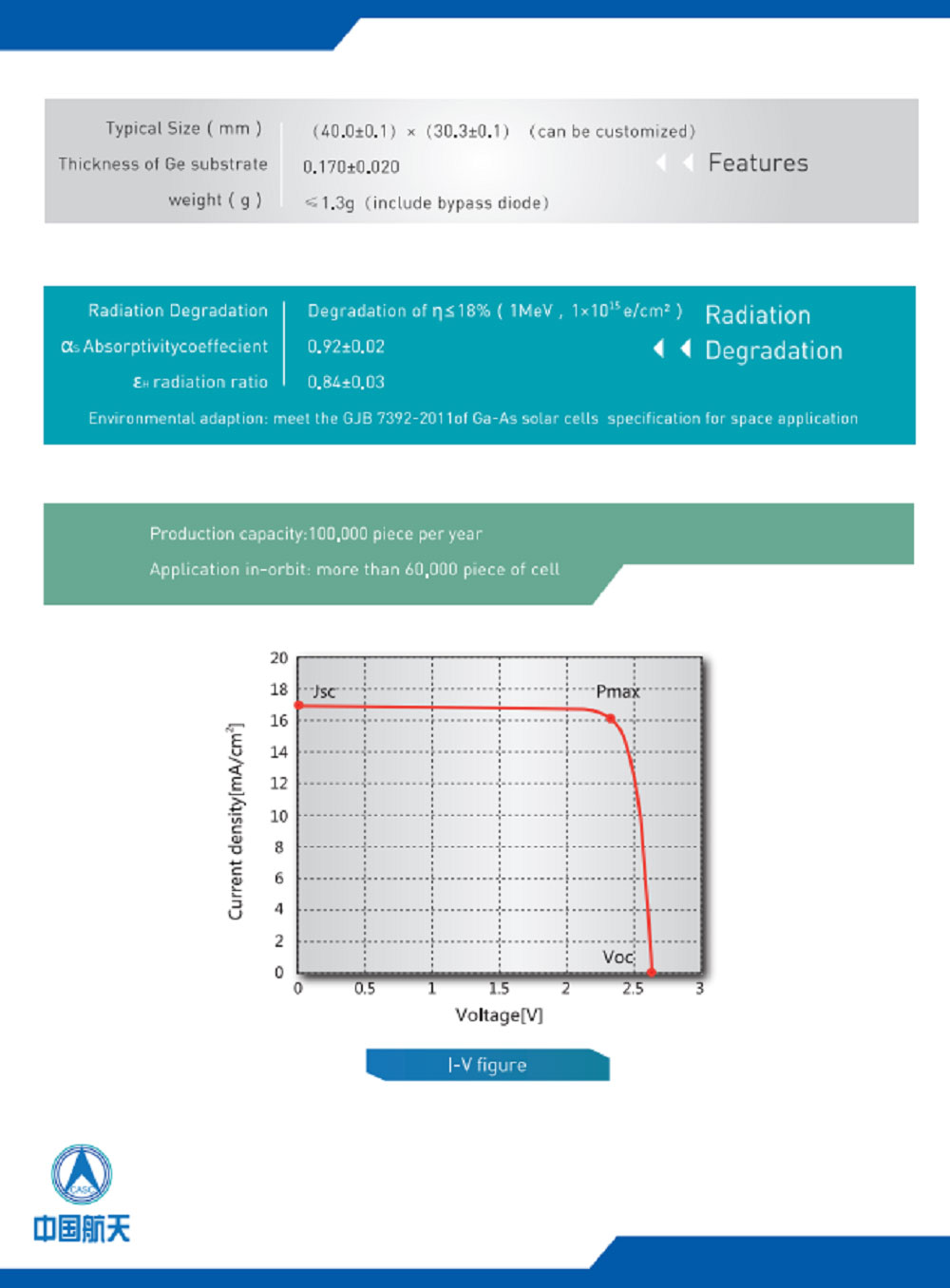

3. 방사선 열화 ( Fluence 1MeV )
매개변수 | 1×10e 14/cm2 | 5×10e 14/cm2 | 1×10e 15/cm2 |
나는/나는0 | 0.99 | 0.96 | 0.92 |
VM/Vm0 | 0.94 | 0.92 | 0.90 |
오후/오후0 | 0.93 | 0.88 | 0.83 |
4. 허용 값(SCA)
전압 V L | 2200mV |
최소 평균 전류 I L min @ V L | 190mA |
최소 개별 전류 I L ave @ V L | 170mA |
5. Shadow Protection(통합 바이패스 다이오드)
V 순방향 (250mA) | 4.0V 이하 |
역방향 ( 4.0V ) | 1.0mA 이하 |
6. 온도계수 (15 ℃ ～ 75℃ )
매개변수 | 볼 | 1MeV, 5×10e 14/cm2 |
Jsc (uA/cm2 2/℃) | 5.0 | 6.0 |
Voc(mV/℃) | -6.4 | -6.8 |
7. 임계값
흡수력 | ≤ 0.92 |
방출량(일반) | 0.84±0.02 |
당김 테스트(45°에서) | ≥0.83N/mm2 |
상태 | 자격 있는 |
FAQ:
임무가 길어지고 탑재량 수요가 높아지면 방사선 피해가 가속화됩니다.
