삼중접합 GaAs 태양전지 효율 30%(80cm×40cm)
이 셀 유형은 Ge 기판의 GaInP2/GaAs/Ge 삼중 접합 태양 전지(효율 등급 30%)입니다. 태양 전지의 활성 영역은 3015mm입니다.2 .

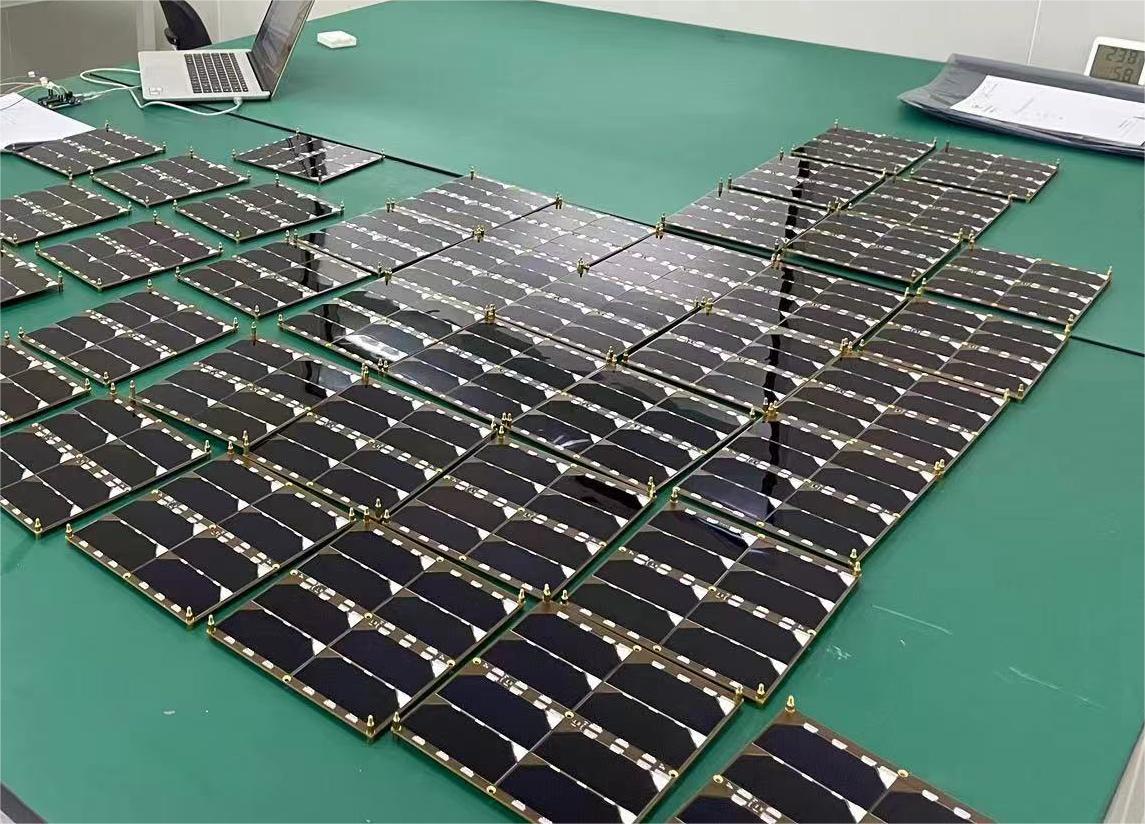

태양전지 어셈블리에는 개별 Si 바이패스 다이오드, 인터커넥터 및 커버 유리가 장착되어 있습니다.
특징
삼중접합 GaAs 태양전지는 게르마늄(Ge) 하부 셀과 인듐갈륨비소(InGaAs) 중간 셀, 갈륨인듐인(GaInP2) 상부 셀이 직렬로 연결된 n/p 셀 구조로 구성된다.
일반적인 광전 변환 효율은 30%이고 일반적인 크기는 80.0mm x 40.0mm x 0.155mm입니다.
커버 유리
커버 유리는 표면에 MgF2 필름 증기 도금을 한 내방사선 커버 유리로 만들어졌으며, 툴링으로 인한 MgF2 필름 가장자리 결함의 폭은 0.5mm를 초과하지 않고 결함의 전체 면적은 커버 유리 전체 면적의 5%를 초과하지 않습니다.
커버 유리의 일반적인 크기는 80.15mm x 40.15mm x 0.12mm입니다.
바이패스 다이오드
바이패스 다이오드는 실리콘 다이오드를 사용합니다.
빛이 없고 1.2Isc의 단락 전류가 적용된 경우 실리콘 다이오드의 온 상태 전압은 1.0V 미만입니다.
빛이 없고 -4V 역 전압이 인가된 경우 실리콘 다이오드의 역 누설 전류는 10μA 미만입니다.
일반적인 치수는 10.0mm x 10.0mm x 0.17mm입니다.
조각들을 연결하다
상호 연결 부분은 은의 가장 바깥쪽 층이 30μm±5μm 두께인 은도금 상호 연결이며, 이 중 은의 순도는 99.95% 이상입니다.
상호 연결 부분에는 온전하고 손상되지 않은 스트레인 릴리프 링이 있습니다.
파손 없이 피로 테스트를 거친 상호 연결 부품 응력 완화 링.
일반적인 치수는 8.0mm x 6.5mm x 0.03mm입니다.
숙련된 우주 엔지니어가 설계한 우주 태양광 발전 시스템, 우주 태양광 발전 시스템, 우주 등급 태양 전지 및 고성능 태양광 패널에 사용됩니다.
응용
LEO,MEO,GEO 및 우주선 탐사
비행체험
SJ 시리즈 위성, GY 시리즈 위성.
각 제품마다 엄격한 테스트 보고서를 제공합니다.

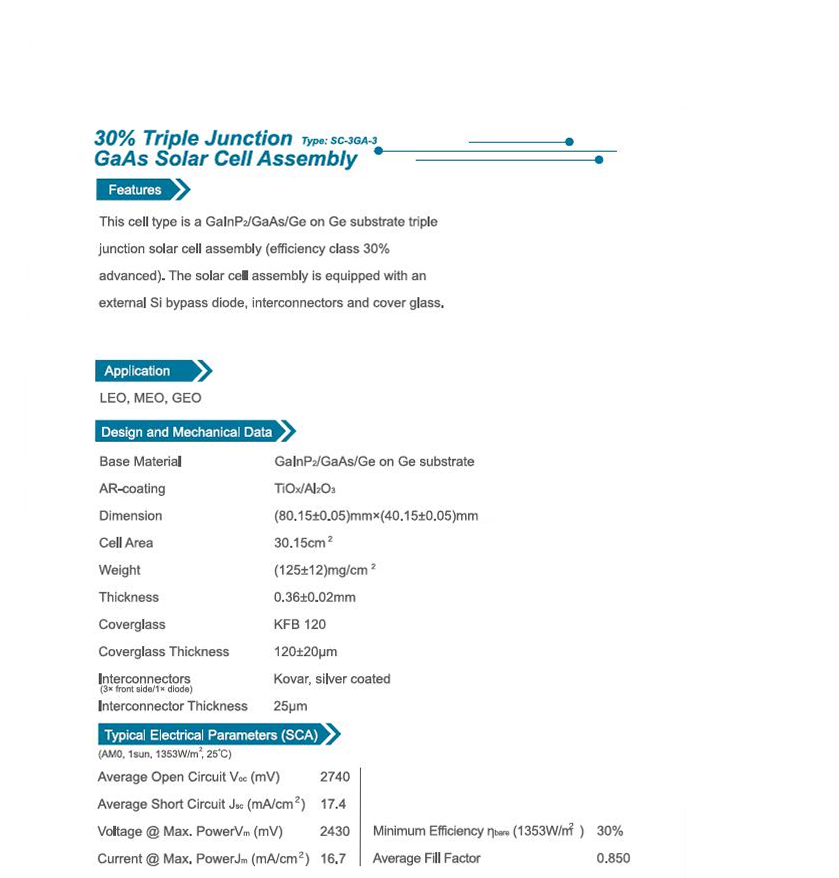

사양
1. 설계 및 기계적 데이터
기본 재료 | Ge 기판 위의 GaInP 2/GaAs/Ge |
AR코팅 | TiOx / Al2O23 |

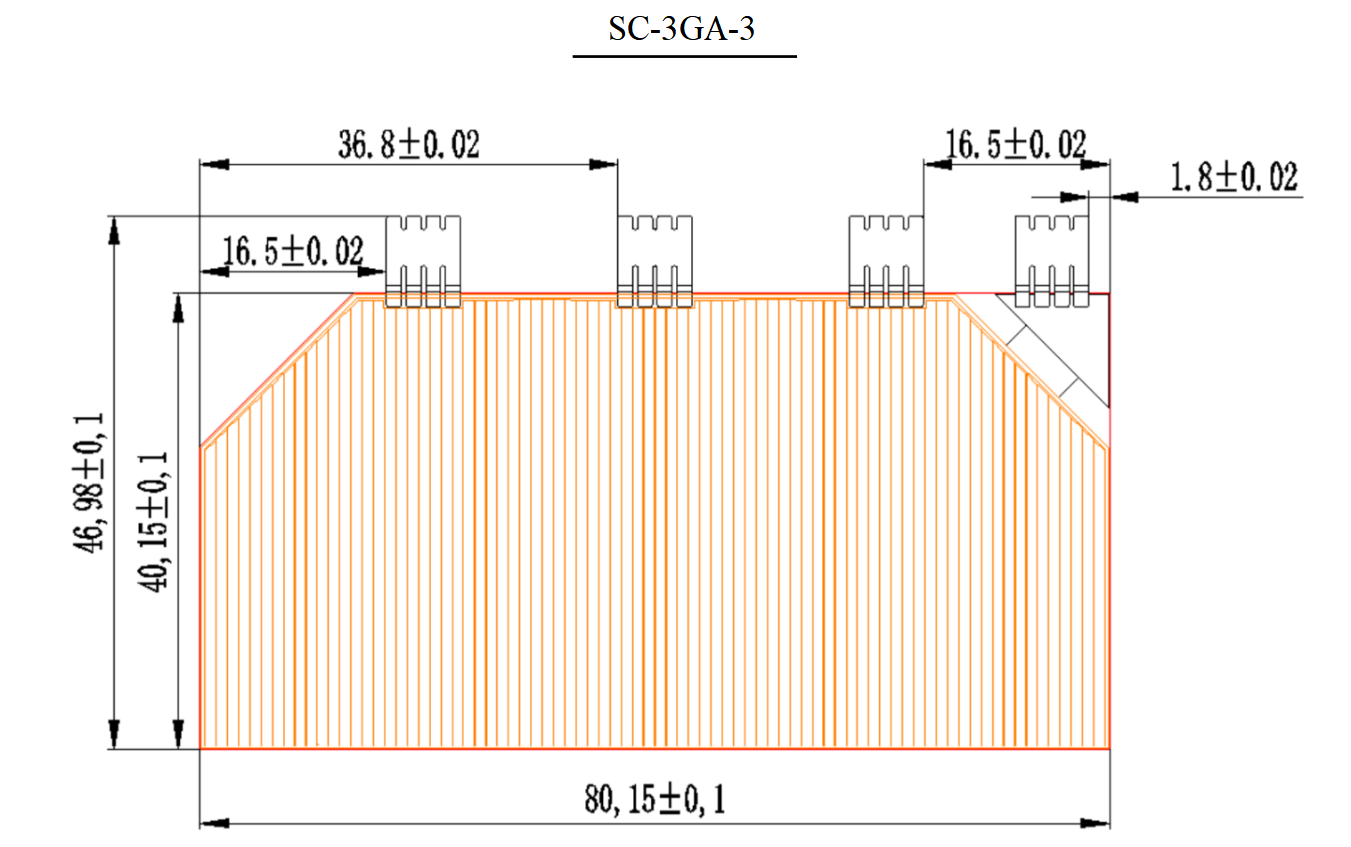

Dimensions | （80.15mm±0.1mm）×（40.15mm±0.1mm） |
셀 영역 | 30.15cm2 |
무게 | (125±12)mg/cm2 |
두께 | 0.30mm±0.05mm |
커버글래스 | KFB120 |
커버글래스 두께 | 120±20μm |
인터커넥터 | 코바르, 실버 코팅 |
인터커넥터 두께 | 35μm |
|
|
2. 일반적인 전기적 매개변수(SCA)
평균 개방 회로 Voc(mV) | 2740 |
평균 단락 Jsc(mA/cm 2) | 17.3 |
전압 @ 최대. 전력Vm (mV) | 2430 |
현재 @ 최대. 전력Jm (mA/cm 2) | 16.6 |
평균 효율 θ bare (1353W/m 2) | 30% |

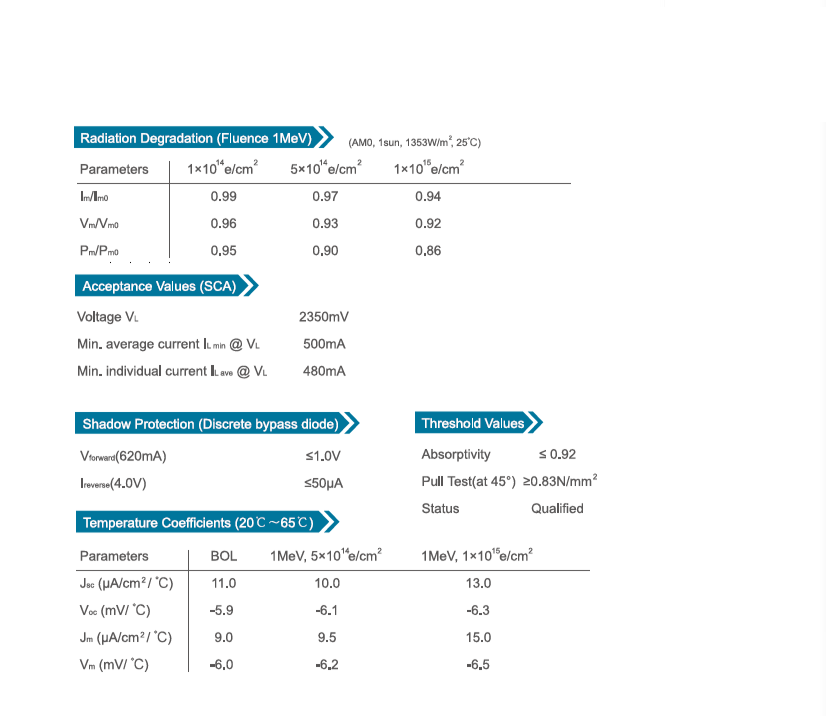

3. 방사선 열화 ( Fluence 1MeV )
매개변수 | 1×10e 14/cm2 | 5×10e 14/cm2 | 1×10e 15/cm2 |
나는/나는0 | 0.98 | 0.96 | 0.93 |
VM/Vm0 | 0.96 | 0.92 | 0.90 |
오후/오후0 | 0.94 | 0.88 | 0.84 |
4. 허용 값(SCA)
전압 V L | 2300mV |
최소 평균 전류 I L min @ V L | 500mA |
최소 개별 전류 I L ave @ V L | 480mA |
5. Shadow Protection(이산 바이패스 다이오드)
V 순방향 (620mA) | 1.0V 이하 |
역방향 ( 4.0V ) | 0.2mA 이하 |
6. 온도계수 ( 20℃ ～ 65℃ )
매개변수 | 볼 | 1MeV, 5×10e 14/cm2 | 1MeV, 1×10e 15/cm2 |
Jsc(μA/cm2 2/℃) | 11.0 | 10.0 | 13.0 |
Voc(mV/℃) | -5.9 | -6.1 | -6.3 |
Jm (μA/cm2 2/℃) | 9.0 | 9.5 | 15.0 |
Vm (mV/℃) | -6.0 | -6.2 | -6.5 |
7. 임계 값
흡수력 | ≤ 0.92 |
당김 테스트(45°에서) | ≥0.83N/mm2 |
상태 | 자격 있는 |
IV 테스트 표준: AM0, 1sun, 1353W/m 2, 25℃.
